滑環的作用
滑環(slip ring) 是CT掃描架的重要組成部分， 它的主要作用有
① 將工作電壓輸送至掃描架旋轉部分，供高壓發生器、數據采集系統和旋轉部分的控制單元使用。
② 在掃描架旋轉部分和靜止部分之間傳輸控制信號。
③ 將采集的掃描數據從掃描架旋轉部分傳送至掃描架靜止部分。
可以說， 滑環在CT機上的應用架起了掃描架旋轉部分和靜止部分的電能和信號傳輸的橋梁，為螺旋掃描和高轉速高時間分辨率的心臟掃描等一系列高級應用鋪平了道路。
滑環的構成

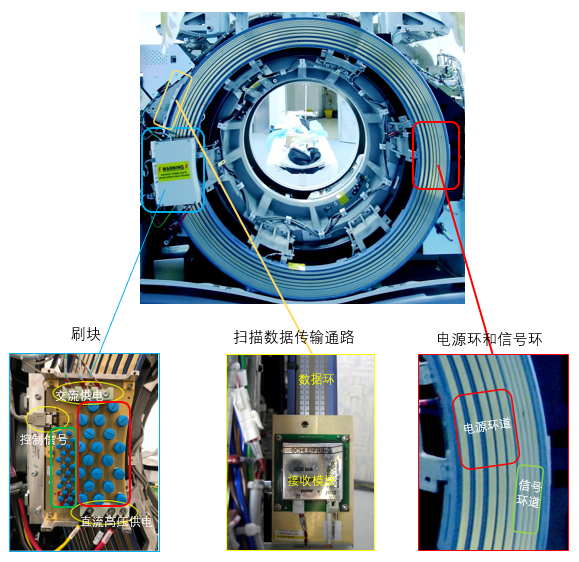

以64排CT為例， 滑環組件由以下主要功能單元組成
① 滑環盤面，分為電源環、信號環和數據環
· 電源環， 包含直流高壓環道和交流工作電壓環道。
· 信號環， 提供靜止部分和旋轉部分的雙向控制信號通信。
· 數據環，用以傳輸掃描數據。
② 刷組， 由電源刷、信號刷、固定座、電源接線端子和信號接口構成。
③ 掃描數據傳輸模塊， 由旋轉部分的發送模塊和靜止部分的接收模塊構成， 通過非接觸耦合模式來實現掃描數據高速傳送。對于GSI能譜CT， 掃描數據傳輸速率達到10GB/s，對于非GSI能譜CT， 速率也高達5GB/s。
滑環的常見故障
① 通信故障， 掃描架旋轉部分和靜止部分的控制信號通信中斷， 造成掃描架復位失敗或掃描停止。這種故障通常是因為滑環未能定期維護保養或保養不到位，使得信號刷與信號環面的接觸不良而導致。

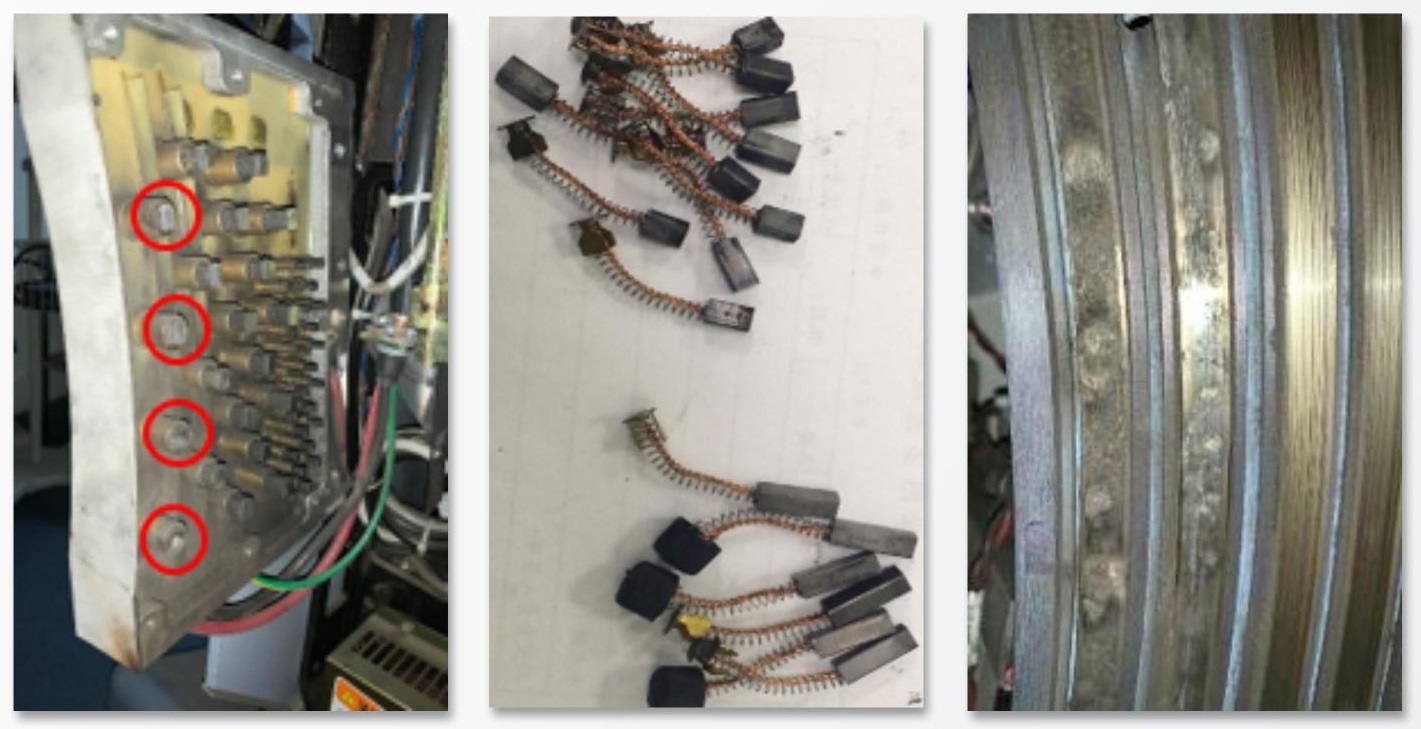

② 滑環打火， 電源環碳粉積累，環面未能定期檢查清理，以及滑環刷組碳粉累積、刷頭過度磨損等會造成打火， 有時連帶造成高壓部件和其它電路部件的損壞。
③ 掃描數據傳輸通路通信故障，造成掃描停止。
這些故障中， 有些是因為電路器件意外失效所導致， 但更常見的是由于滑環環面及刷組沒有定期檢查清理、碳粉積累嚴重、環面和刷頭磨損過重所導致。
滑環的定期保養和維護

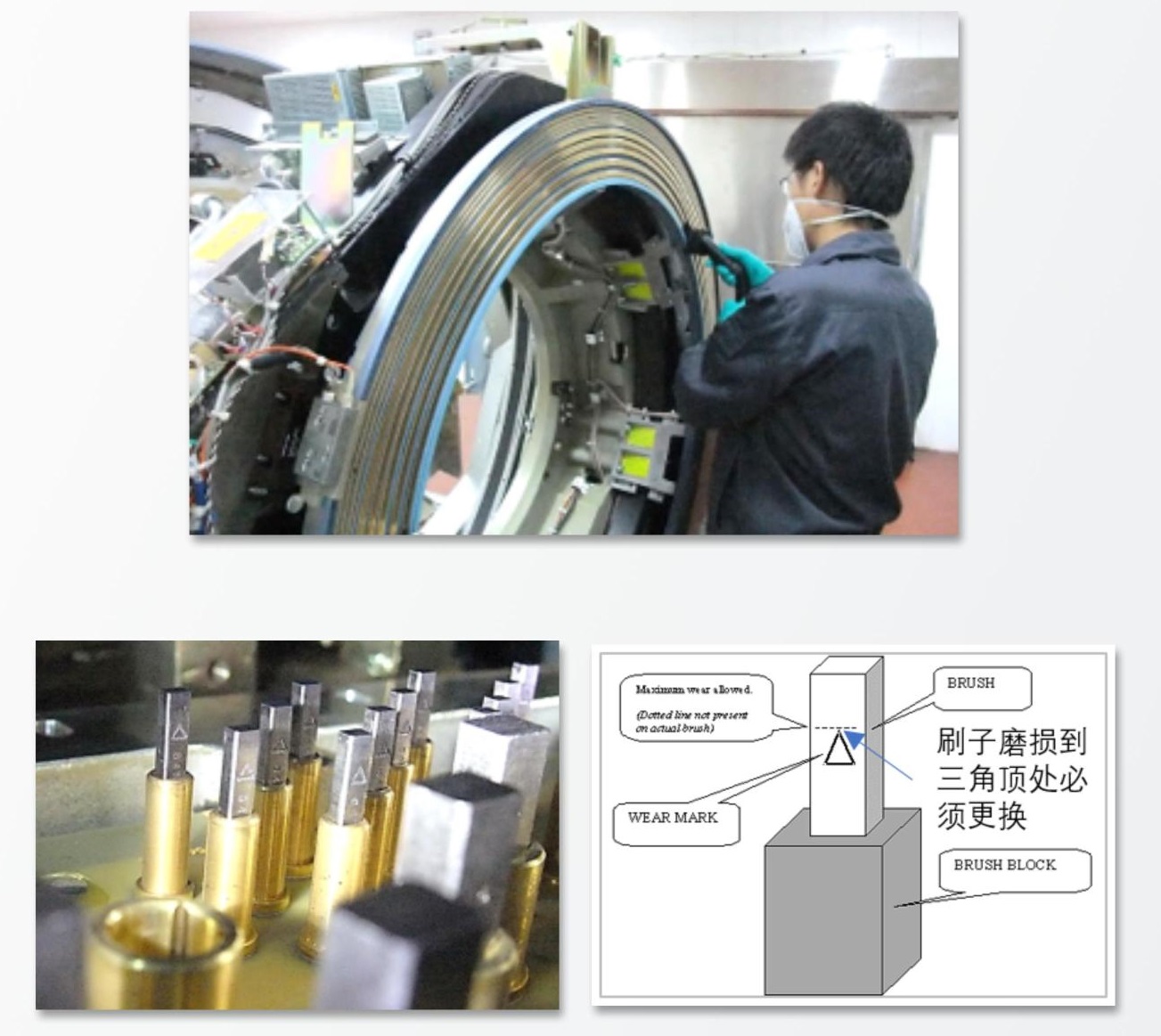

CT滑環組件是通過刷頭和環面的接觸來傳輸電能和控制信號的。由于用彈簧壓緊的刷頭與轉動的環面之間存在摩擦，使用過程中刷頭磨損產生的碳粉碎屑在環面越積越多。所以滑環的定期清理和檢查，及對磨損到標記線的刷頭及時更換，對CT機的穩定運行非常重要。
滑環保養的項目包括
① 清理刷子粉末，包含環面清理和刷組清理。
② 滑環軌道檢查， 包含電源環道和信號環道。
③ 刷頭磨損檢查， 包含電源刷和信號刷。
規范的滑環定期保養， 可以防止碳粉積累，做到定期檢查刷頭的磨損程度和及時進行必要的更換， 保證環面的整潔和刷頭與環面良好的接觸， 防止通信故障和滑環打火， 降低相關故障發生頻率，延長相關部件的使用壽命。
